300W lazer Punta kaynak makinesi ile dönme görev tüp için sanayi borular

Boru Boruları için Dönme İşlevli 300W Lazer Nokta Kaynak Makinesi

1, Makine tanıtımları:

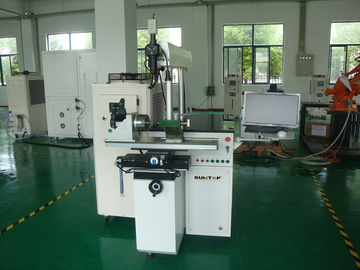

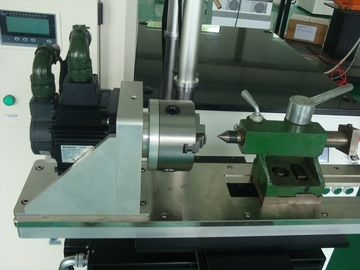

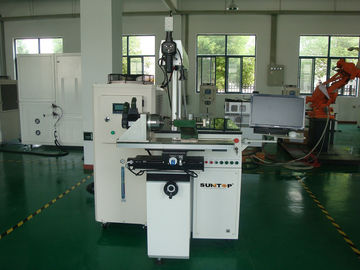

ST-T300-R Serisi, tüp, borular, hortum veya bazı bağlantı metal cihazları, yuvarlak ürünler için lazer kaynağı için özel olarak tasarlanmış olup, yazılım tarafından kontrol edilen 4 ekseni olan makine, otomatik lazer kaynağı yapabilir, Yüksek hassasiyet ve verimlilik, hızlı kaynak hızı ve kaynak gücü.

2, Makine ana avantajları:

Geleneksel kaynak teknolojisi ile karşılaştırıldığında, lazer kaynağı avantajı şu şekildedir:

2.1 Hızlı hızlı, yüksek derinlik ve hemen hemen hiç deformasyon yok.

2.2 Kaynak veya kaynak ekipmanları için oda veya özel koşullar. Örneğin, manyetik alan tarafından basit bir lazer. Kiriş ofset olmaz, bir vakumda lazer, havada ve ortamdaki bir miktar lehimleme uygulanabilir ve camın veya ışın şeffaf malzemenin kaynak yapılmasına neden olabilir.

2.3 Titanyum, kuvars vb. Gibi zor erime materyali kaynaklayabilir. İzomerizmi materyalin kalitesiyle kaynatabilir.

2.4 Lazerle odaklamadan sonra yüksek güç yoğunluğu. Yüksek güçlü iş parçası kaynağı, derinlik oranı 5: 1 olabildiğinde tip başlığı 10: 1'e kadar olabilir.

2.5 Minisize kaynak için kullanılabilir. Lazer ışını bir ışığa odaklanır ve doğru konumlandırma yapmak kitlesel üretimde kullanılabilir, kaynak grubunda otomatik küçük bir parça kullanılabilir

2.6 Erişilemeyen alanlarda kaynak yapılabilmesi için uzun mesafeli kaynak yapılmalı, esneklik sağlanmalıdır.

3, Makinenin ana teknik standardı:

3.1 Lazerli güç kaynağı

Kontrol devresi veya devresi tarafından tetiklenen ana devrenin veya devrenin lazer gücü, koruma devresi, akım ve trafik koruma cihazı ile akım, genişlik ve frekans aktarılır. Güç dalga fonksiyonlarını, farklı lehimleme malzemeleri için, çıkış dalga formlarını ayarlama ihtiyacı üzerine kurulu hale getirdi. Mevcut işlem panelinin gücü ve genişliği ve frekansı, o işlevin işi. Spesifik göstergeleri şöyle:

Giriş güç kaynağı: üç faz / 50Hz / 40A 380v ±% 5

Güç kaynağı oranı: 15KW

Darbeli çalışma akımı 0-500A

Güç kaynağı dengesizliği sınırı: ≤ ± 5%

3.2 Lazer kaynakları

Lazer kaynakları, Birleşik Krallık'tan uzun ömür boyu altın kaplama boşluğunu benimser (yüksek performans, iyi ısı istikrarı, fotovoltaikliğin aşındırıcı, yüksek dönüşümü, iyi ışın modu, çalışmaya devam etmeyi başarabilir), çift Xe lambası ve tek lazerli boşluk.

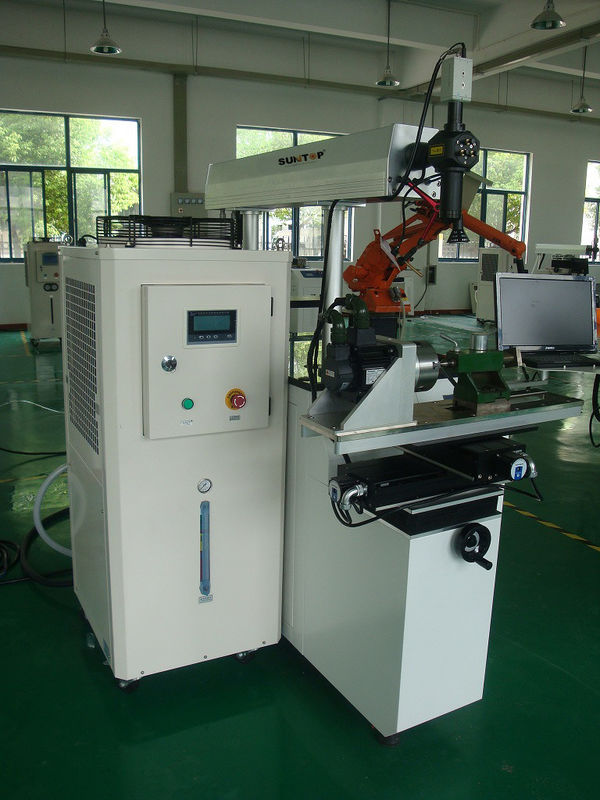

3.3 Soğutma sistemi

Lazer kaynakları, damıtılmış suyun saf suyu ile birlikte olmalıdır.

Su sıcaklığının soğutma sistemi, polis tarafından ve koruyucu işlevinden dolayı.

Serin şekilde dolaşım:

Sıcaklık kontrol kapsamı: 20-25 ° C

Sıcaklık stabilitesi: ± 10c

Soğutma suyu akımı: 20-35 L / dk

Arıza koruması: Zırhlı lazerli güç, korumak için akar ve daha fazla sıcaklık koruması

Soğutma gücü: 3P

Su koruması kullanımı için:> 3 ay

3.4 Lazerli konumlandırma sistemi

Bir yarı iletken lazer ışığını normların bir optik sistemi için talimatlar olarak kullanır ve pozisyonu göstermek için çalışır.

3.5 Optik ve odaklama sistemi

Tek lazer çıkışı, kaynak odak F = 100mm (f = 80/120 / 150mm opsiyonel) kabul edin.

Fasula boyutu: 0.2-1.5mm, Hayat sistemi ve aynı eksenli gaz koruma cihazını eşleştirin.

3.6 CCD monitör sistemi

Aynı eksen izleme sistemini (maç 9.2 "siyah beyaz LCD), 20 kat daha büyük çoklu

4, Makinenin uygulama endüstriyel yapıları:

Bağlantı cihazlarında yaygın olarak kullanılan boru ve tüp endüstrileri kaynak, metal çerçeve kaynağı, klavyeli kaynak, silikon çelik kaynak ve paslanmaz çelik kaynak, mobilya ve vakum, fincan, kase, kapı tutamağı ve bujiler, filtre, gres , Bir ısıtma borusu vb.

5, Makinenin uygulama malzemeleri:

Düz karbon çelik, alaşımlı çelik: kaynak ve paslanmaz çelik, kaynak ve paslanmaz çelik, düşük karbonlu çelik, çelik -310, 316 paslanmaz çelik, alaşımlı çelik ve 347 nikel, nikel, titanyum, nikel, kalay, Bakır, alüminyum, niyobyum, altın, metal veya alaşımın gümüşü aynı metalden kaynak yapılır. Bakır ve nikel, titanyum, bakır ve nikel, titanyum, titanyum, molibden, pirinç, bakır ve düşük karbonlu çelik, bakır, kaynak için metal.

6, Mahcine ana teknik parametreler:

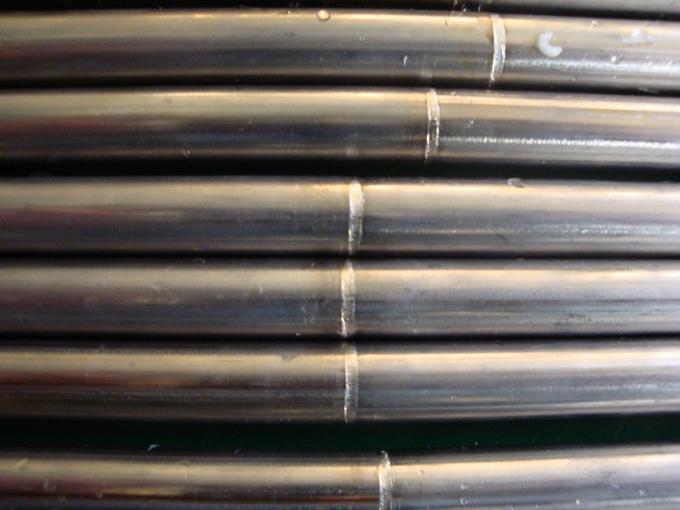

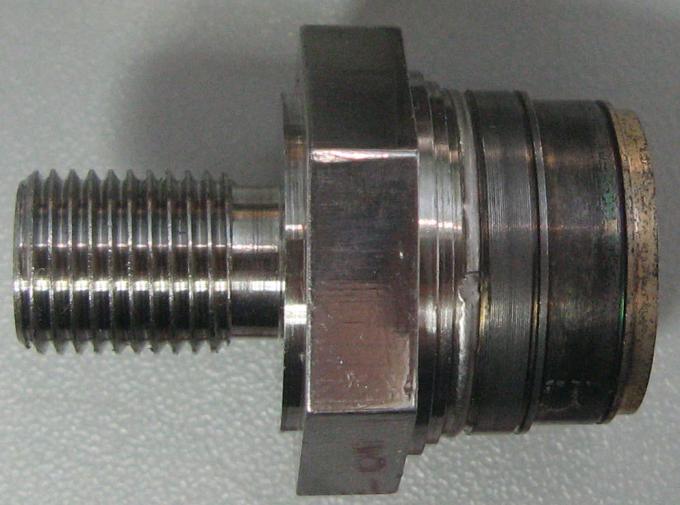

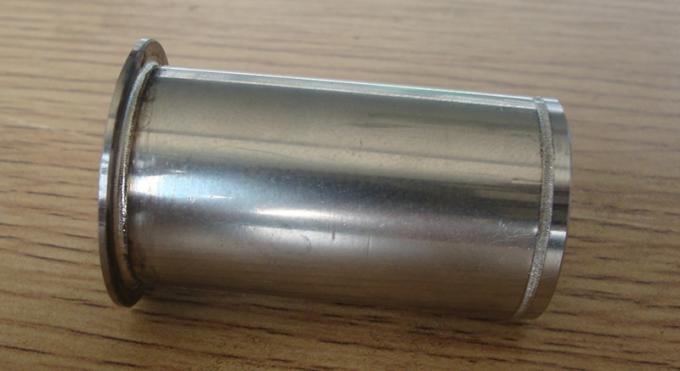

7, Gerçek lazer kaynak örnekleri aşağıdaki gibidir:
